機器特點Machine features

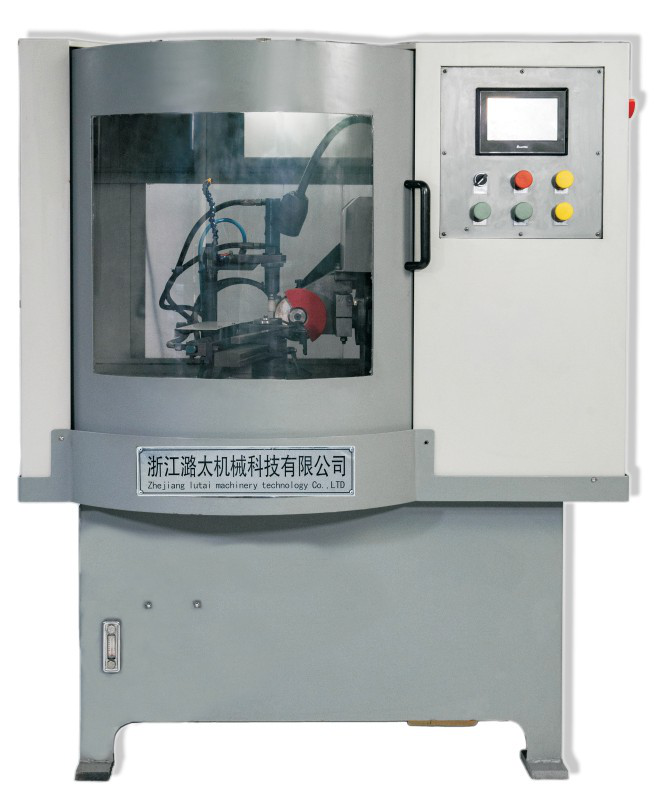

◆本機是對合金圓鋸片進行修磨的專用自動化設備。

◆兼顧了前角與后角的磨削工藝，調整簡單方便。

◆整體工作部分采用鑄件底座，穩定性好，磨出產品精度高。

◆采用三個步進電機驅動，PLC系統控制，操作程序設計簡潔方便。

◆撥齒、壓片由液壓動力提供，穩定可靠。

◆研磨齒型任意組合，您只需簡單調整，本機就可以自動一次性將鋸片研磨完成。如左右齒、左左左右、右右右左、左右左右平、梯平齒等，基本涵蓋所有合金鋸片的齒型要求。

◆砂輪擺角范圍正負45度，基本涵蓋所有合金鋸片的參數要求。

◆砂輪磨削有自動補償功能，砂輪磨損自動補償，保證了齒高差的一致性，提高了產品精度。

技術參數Technical dates

◆鋸片直徑：φ110—φ500mm

◆內孔直徑：φ20—φ30mm（特殊規格可定制）

◆齒距范圍：7—50mm

◆前角角度：-5°— +20°

◆后角角度：0°— +30°

◆砂輪擺角：-45°— +45°

◆砂輪規格：φ125×20（后角）φ125×32（前角）

◆砂輪粒度：180#—430#（推薦選用）

◆砂輪行程：0—25mm

◆磨齒速度：10-20齒/分鐘，可調節

◆工作氣壓：≥0.45MPa

◆電源電壓：AC380V（三相四線）

◆功    率：2.5KW

◆重    量：660kg

◆機床尺寸：1305mm×1000mm×1715mm
